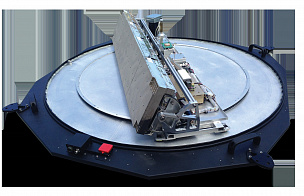

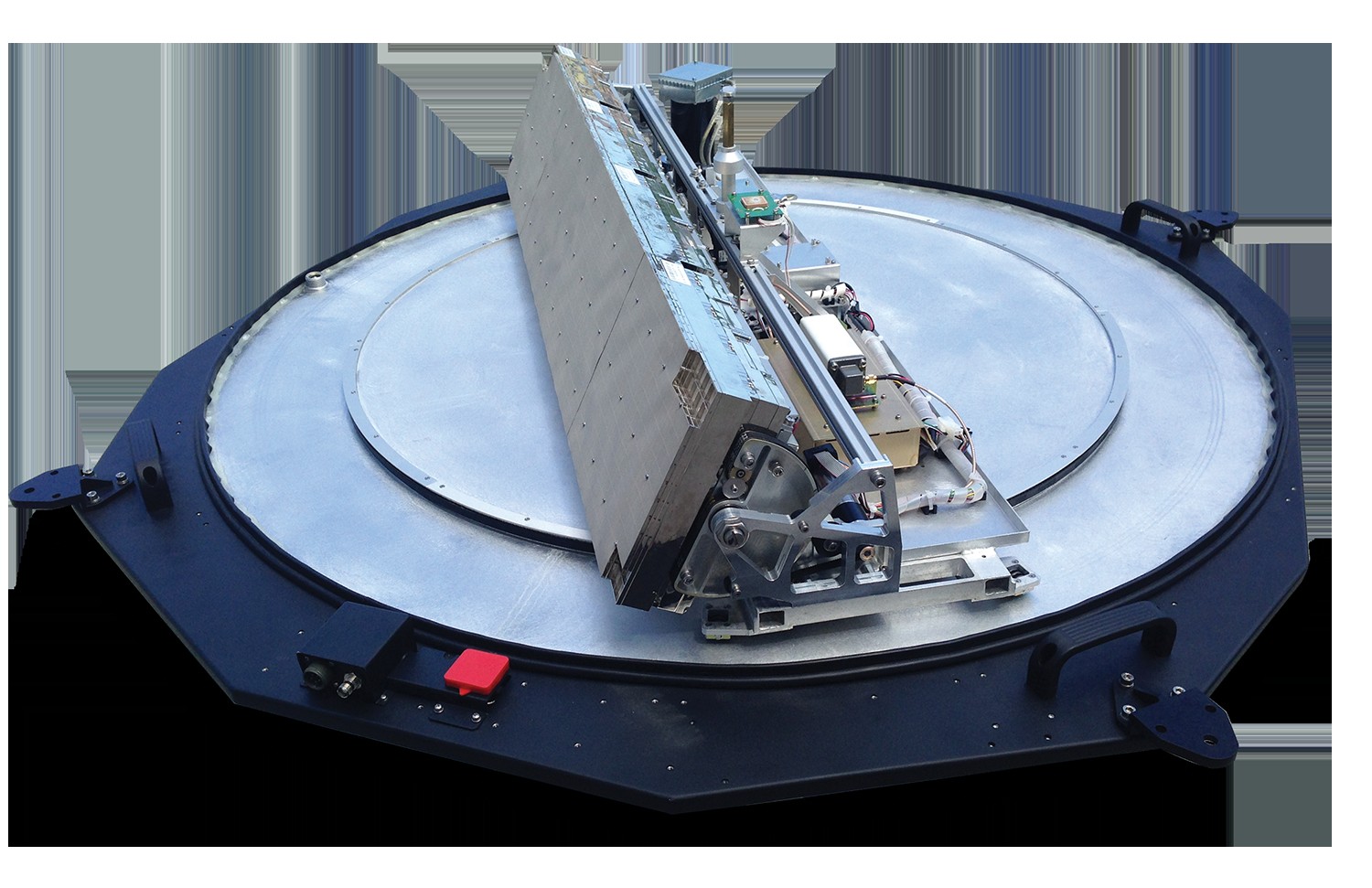

Антенна RaySat ER 7000

Мобильное решение для непрерывной спутниковой связи в движении

Во многих случаях мобильные решения для спутниковой связи — единственный способ обеспечить надёжную, непрерывную широкополосную связь быстрого развёртывания.

RaySat ER7000 — это надёжная низкопрофильная приёмо-передающая антенна, обеспечивающая широкополосную спутниковую связь в реальном времени для передачи голосового, видеотрафика и данных. Эта антенна отлично подходит для установки на поезда и крупногабаритный автотранспорт и широко применяется по всему миру для обеспечения надёжной широкополосной связи в движении.

RaySat ER7000 – высокий коэффициент усиления на передачу и низкий профиль

Антенна RaySat ER7000 обеспечивает максимальную пропускную способность благодаря высокоэффективной конструкции волновода, а малый вес обеспечивает простоту и надёжность установки на транспортных средствах. Антенна оборудована несколькими датчиками слежения, что обеспечивает быстрое первичное обнаружение спутника, точность слежения и практически мгновенное повторное наведение при потере сигнала.

При поставке терминала в конфигурации с модемом стороннего производителя он комплектуется блоком управления антенной (ACU).

Технические характеристики:

Размерантенны (Д x Ш x В)*

131,2 x 139,9 x 29,8 см

Вес антенны

59 кг

Электрические характеристики:

Частотный диапазон

На передачу: 13,75–14,5 ГГц*

Поляризация

Линейная

Коэффициент усиления на передачу (в типичных условиях)

36 дБи

Качество приёма (в типовых условиях)

13 дБ/°K при 12,2–12,75 ГГц**
11,8 дБ/°K при 10,95–12,2 ГГц**

ЭИИМ линии вверх

55 дБВт (при использовании BUC на 80 Вт)

Кросс-поляризационная развязка (в типичных условиях)

25 дБ

Входной диапазон ПЧ (на передачу)

950–1700 МГц

Выходной диапазон ПЧ (на приём)

950–2150 МГц

Потребляемая мощность***

150 Вт

Эксплуатационные характеристики антенны:

Диапазон углов места

0°-90° (автоматическая регулировка до 80°)

Скорость слежения по азимуту

150°/с

Электрические интерфейсы:

Вход на передачу

WR75

Выход на приём

Гнездовой разъём типа TNC

Условия эксплуатации:

Диапазон рабочих температур

–40°C...+55°C

Относительная влажность

До 95%

BUC:

Варианты комплектации

60 Вт

* высота без амортизаторов
** настраивается на заводе под заказ
*** в конфигурации с модемом GLT1000
