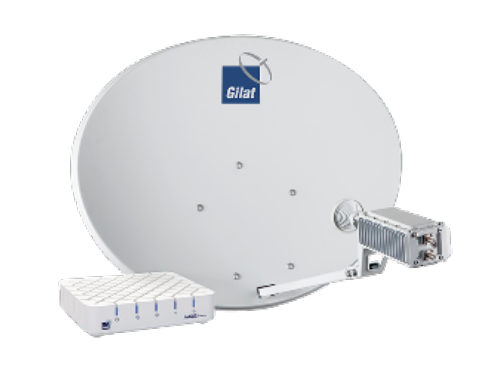

Комплект Gilat gemini Ka

Комплект спутникового терминала "Gemini-i" предназначен для высокоскоростного доступа в сеть Интернет посредством спутникового канала. Терминал "Gemini-i" поддерживает потоковую передачу видео, IP-телевидение, IP-телефонию и прочие сетевые услуги, требующие высокой пропускной способности соединения.


Комплектность:

Антенная система с диаметром рефлектора 0,76 м. тип 761, включающая:

— опорно-юстировочный кронштейн с зажимами -1 шт.;

— задний кронштейн - 1 шт.;

— поворотная пластина – 1 шт.;

— отражатель антенны – 1 шт.;

— штанга облучателя – 1 шт.;

— кронштейн приемопередатчика – 1 шт.;

— Трансивер Ка-диапазона: приемопередатчик модель AN8002 – 1 шт.;

— Спутниковый маршрутизатор: SkyEdgeII-c Gemini-i – 1 шт.,

— Дополнительно:

— адаптер питания для маршрутизатора – 1 шт.;

— кабель Ethernet (патч-корд) – 1 м;

— F-разъем для установки внутри помещения – 2 шт.;

— пакет с крепежом 1 шт., включая кабель заземления – 1,5 м.;

— краткое руководство пользователя – 1 шт.;

— DVD-диск с инструкцией по установке – 1 шт.


Спутниковый маршрутизатор SkyEdgeII-c Gemini-i

Прямой канал
Стандарт: Адаптивное кодирование и модуляция (ACM) по стандарту DVB-S2
Символьная скорость несущей: 1,5–67 Мсимв/с (250 Мбит/с)
Модуляция: QPSK, 8PSK, 16APSK, 32APSK
Кодирование: LDPC, BCH
Значение FEC: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Обратный канал
Схема доступа: MF-TDMA, динамические каналы
Символьная скорость: от 128 ксимв/с до 4 Мсимв/с (6 Мсимв/с*)
Модуляция: QPSK, 8PSK, 16QAM
Кодирование: Turbo-кодирование
Значение FEC: 1/2, 2/3, 3/4, 4/5, 6/7

Интерфейсы модема
РЧ вход-выход: 2 гнездовых разъёма типа F, 75 Ом
Частота РЧ входа: 950-2300 МГц
Частота РЧ выхода: 950-2300 МГц
Интерфейсы передачи данных: Ethernet 10/100/1000 BaseT, RJ-45
Интерфейс управления: Веб-интерфейс для локального управления, Полная поддержка стандарта управления FCAPS, Удалённое беспроводное обновление программного обеспечения, SNMP
Размер: 153 x 140 x 35 мм (Ш x Д x В)
Рабочая температура: от 0°C до +50°C
Влажность: 10-70 % (без конденсации)
* зависит от версии программного обеспечения

Блок питания

Блок питания: 24В/2,5А (внешний адаптер)
Питание адаптера от сети переменного тока: 100-240 В перем. тока 50Гц
Потребляемая от сети мощность: 60 Вт макс.

Трансивер Ка-диапазона

Диапазон частот на прием: 19,2-20,2 ГГц
Диапазон частот на передачу: 29,4-30 ГГц
Поляризация приемопередатчика: Круговая
Изучаемая мощность приемопередатчика в точке однодецибельной компрессии (P1дБ): 2Вт
Изучаемая мощность приемопередатчика в насыщении: 2,5Вт

Характеристики электропитания

Входное напряжение по порту Tx: 13-48В
Входное напряжение по порту Rx: 24V
Потребляемая мощность по порту Tx (типовая): 20Вт
Потребляемая мощность по порту Rx (типовая): 3Вт
Рабочая температура: от -40 ° C до + 60 ° C
Класс защиты: IP67

Антенна

Размер антенны: 0.76м
Рабочая среда
Наружная температура: от -40 до +55 °C
Защита от атмосферных воздействий: Возможна эксплуатация на промышленных и береговых объектах
Относительная влажность: 0-100 %

Габариты

Высота рефлектора: 910 мм
Ширина рефлектора: 736 мм
Апертура: 760 мм
Диапазон углов наклона: 10-45 градусов
Диапазон углов азимута: 0-360 градусов
Габариты мачты (диаметр): 51-70 мм
Вес: 12 кг

Радиочастотный кабель

Электрические характеристики
Диапазон частот: 0,5-3,0 ГГц
Сопротивление: 75 +/- 3 Ом
Затухание: < 11,9 дБ при 3000 МГц
Рабочая среда
Наружная температура: от -30 до +75 °C (эксплуатация и хранение)
Минимальная температура установки: -5 °C
Относительная влажность: 0-100 %
