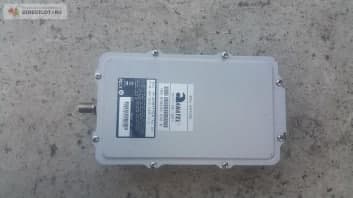

Передатчик Gilat Anatel AN7000 Ku-диапазон

Усилитель мощности наружной установки Ku-диапазона мощностью 2 Вт, 14-14.5ГГц

Входные сигналы:

— Питание постоянным током

— Промежуточная частота

— Опорный сигнал 10МГц

Выходные сигналы:

— Радиочастота диапазона KU через порт волновода

Физические интерфейсы:

— Выходной порт: 75 Ом, разъем F-типа (Female)

— Входной порт: фланец волновода типа WR-75G с прокладкой

Рабочие параметры

По входу:

  • Частота входного сигнала 950-1450МГц

  • Мощность сигнала по входу (макс) +13дБм

  • Входное полное сопротивление 75Ω

По выходу:

  • Частота выходного сигнала 14-14.5ГГц

  • Мощность насыщения передачи 33дБм (2Вт)

  • Типичная мощность в линейном режиме передачи на P1дБ 31.8дБм (1.5Вт)

  • Выходная мощность в точке P1дБ 31дБм (мин)

  • ACPR на мощности 30дБм 24дБ/нес мин. (соответствует IESS308/SSOG308)

Характеристики внутреннего генератора:

  • Частота переноса 13.05ГГц

Параметры питания:

  • Напряжение питания 13-26В

  • Потребляемая мощность, макс 20Вт

  • Диапазон напряжений не приводящий к выходу блока из строя 0-30В

Параметры окружающей среды:

  • Рабочая температура -40 - + 60⁰С

  • Температура хранения -50 - +80⁰С

  • Относительная влажность 0-100% (конденсат)

Размеры 190х110х60мм

Разъемы:

  • Входной (ПЧ, 10МГц и напряжение питания): F-типа, female, устойчивый к неблагоприятному воздействию окружающей среды

  • Выходной: фланец волновода WR75G
