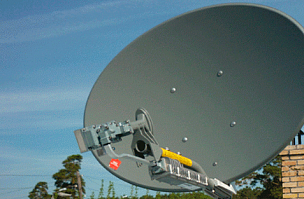

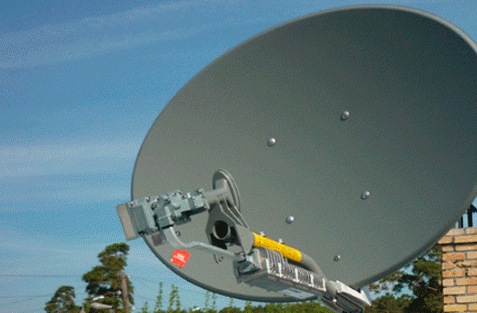

Офсетная приемо-передающая антенна диаметром 0,98м (Ka-Band)

Спецификация на антенну 0,98м Ka-Диапазон

Основные возможности:

- Офсетное исполнение;
- Соответствие жестким требованиям по кросс-поляризации;
- Низкая стоимость доставки и удобная транспортировка;
- Простая установка, выполняемая одним человеком - время сборки менее одного часа;

Характеристики

Диаметр антенны: 0,98 м

Рабочая частота

Прием: 18.10 - 20.20 ГГц
Передача: 28.00 - 30.00 ГГц

Усиление в середине диапазона (±0.2 дБ)

Прием: 44.1 дБи на 20.20 ГГц
Передача: 47.6 дБи на 30.00 ГГц

Шумовая температура антенны

Угол места 20°: 62К
Угол места 30°: 51К

Огибающая диаграммы направленности

1° < Θ < 20°: 29 - 25Lg(Θ) дБ
20° < Θ < 26,3°: -3.5 дБ
26,3° < Θ < 48°: 32 - 25 Log(Θ) дБ
48° < Θ: -10 дБ
Кросс-поляризация в контуре -1 дБ: -25 дБ
Коэф. стоячей волны по напряжению (КСВН): 1.3:1 Макс.

Механические характеристики

Материал рефлектора: Полиэфирный стеклопластик
Оптика антенны: Однозеркальная, офсетная
Диаметр трубостойки опоры: 73,2 мм
Диапазон регулировки антенны по углу места:  от 5° до 90°
Диапазон регулировки антенны по азимуту: ±20° (точная регулировка), 360° (грубая настройка)
Тип основания: Азимутально-угломестное

Условия эксплуатации
Ветровая нагрузка
Рабочая: 72 км/ч
Предельная: 241 км/ч
Температура окружающей среды: от -50°С до 60°С
Влажность окружающей среды: От 0 до 100% с выпадением конденсата
