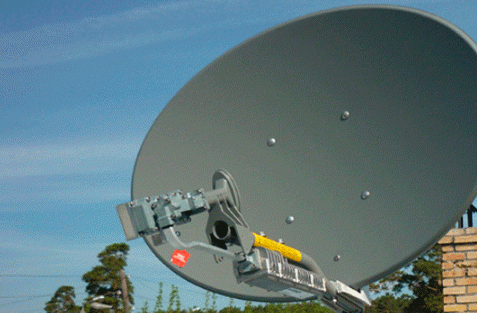

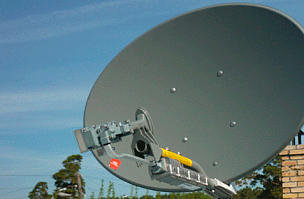

Офсетная приемо-передающая антенна диаметром 0,74м (Ku-Band)

Основные возможности

- Офсетное исполнение, эллиптическая;
- Соответствие жестким требованиям по кросс-поляризации;
- Низкая стоимость доставки и удобная транспортировка;
- Простая установка, выполняемая одним человеком - время сборки менее одного часа.

Характеристики

Диаметр антенны (эффективный эквивалент): 0,74 м.
Рабочая частота (Ггц)
Прием: 10,70 - 12,75
Передача: 13,75 - 14,50
Усиление в середине диапазона (±0,5 дБ)
Прием: 37,6 дБ
Передача: 39,1 дБ
Шумовая температура антенны
Угол места 62°: 50 К
Огибающая диаграммы направленности:
1,5° < Θ < 20°: 29-25 Log(Θ) дБ
7° < Θ < 9.2°: +8 дБ
9.2° < Θ < 48°: 32 - 25 Log(Θ) дБ
32 - 25 Lg(Θ) дБ: -10 дБ
Кросс-поляризация
По оси: 32 дБ (макс.)
Коэф. стоячей волны по напряжению (КСВН): T x 1.3 : 1; R x 1.4:1

Механические характеристики

Материал рефлектора: Полиэфирный стеклопластик
Оптика антенны: Однозеркальная, офсетная
Диаметр трубостойки опоры: 60 мм
Диапазон регулировки антенны по углу места: от 2° до 90° (точная настройка)
Диапазон регулировки антенны по азимуту: ±5° (точная настройка); 360° (грубая настройка)
Тип подвески: Азимутально-угломестная
Вес: 12 кг (без опоры)

Условия эксплуатации

Ветровая нагрузка
Рабочая: 80 км/ч
Предельная: 201 км/ч
Рабочая температура окружающей среды: от -40°С до 60°
