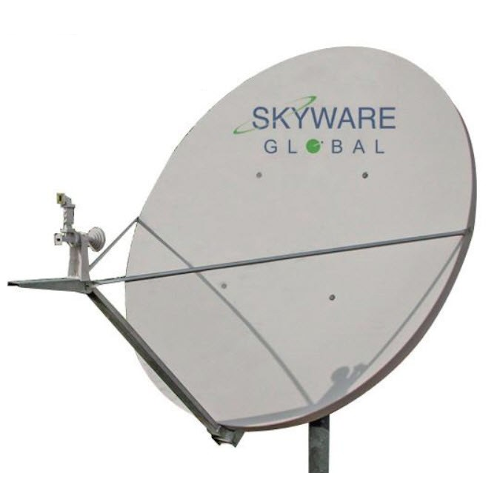

Антенна Skyware Global 1.2M TYPE 122

Основные характеристики

Диаметр антенны: 1.2 м

Рабочая частота (на прием): 10.70 — 12.75 ГГц

Рабочая частота (на передачу): 13.75 — 14.50 ГГц

Тип поляризации: линейная, ортогональная

Усиление на передачу (±0,2 дБ): 43.3 dBi @ 14.3 ГГц

Усиление на прием (±0,2 дБ): 41.8 dBi @ 12.0 ГГц

Ширина диаграммы направленности (по уровню −3 dB). На передачу: 1.2° @ 14.3ГГц

Ширина диаграммы направленности (по уровню −3 dB). На прием: 1.5° @ 12.0 ГГц

Шумовая температура антенны (угол места 30°): 29 K

КСВ тракт передачи: 1.3:1

КСВ тракт приема: 1.5:1

Изоляция, порт-порт(на оси): 90 dB (передача) / 40 dB (прием)

  • Офсетное исполнение
  • Монолитный рефлектор из стеклопластика
  • Выдерживающее высокие нагрузки азимутально-угломестное основание
  • Защита от коррозии (оцинковка)
  • Система ребер поддержки на тыльной стороне отражателя антенны для большей прочности конструкции антенны и устойчивой к деформации
  • Отражатель антенны сделан из термореактивной пластмассы

Механические характеристики

Интерфейсы: WR75 (прием/ передача)

Материал рефлектора: полиэфирный стеклопластик

Диаметр опорной колонны: 73-76 мм

Движение антенны по углу места: 8˚ — 90˚ (непрерывное перемещение)

Движение антенны по азимуту: ±5˚ (точная регулировка) / 360° (непрерывное перемещение)

Условия эксплуатации

Ветровая нагрузка: 72км/ч (рабочая) / 200 км/ч (предельная)

Температура: от −40°С до 60°С (рабочая)
