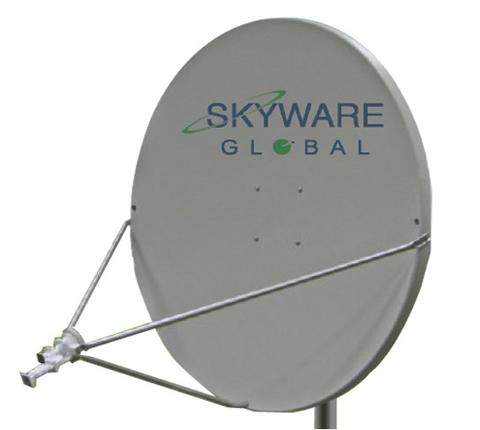

Антенна Skyware Global 1.8M TYPE 180

Основные характеристики

Диаметр антенны: 1.8 м

Рабочая частота (на прием): 10.7 — 12.75 ГГц

Рабочая частота (на передачу): 13.75 — 14.5 ГГц

Тип поляризации: линейная, ортогональная

Коэффициент усиления на передачу: 46.8 dBi на частоте 14.3 ГГц

Коэффициент усиления на прием: 45.3 dBi на частоте 12.0 ГГц

Ширина диаграммы направленности (по уровню −3 дБ) На передачу: 0.8° на частоте 14.3 ГГц

Ширина диаграммы направленности (по уровню −3 дБ) На прием: 1.0° на частоте 12.0 ГГц

Шумовая температура антенны:

  • 10° — 43°К
  • 20° — 28°К
  • 30° — 23°К

КСВ тракт передачи: 1.3:1

КСВ тракт приема: 1.5:1

  • Офсетное исполнение
  • Монолитный рефлектор из стеклопластика
  • Выдерживающее высокие нагрузки азимутально-угломестное основание
  • Защита от коррозии (оцинковка)
  • Система ребер поддержки на тыльной стороне отражателя антенны для большей прочности конструкции антенны и устойчивой к деформации
  • Отражатель антенны сделан из термореактивной пластмассы
  • Сверхпрочное азимутально-угломестное основание и опорный элемент антенны обеспечивает отражателю твердую поддержку
  • Опора дает возможность крепления антенны к любой мачте наружного диаметра 4,50″ (144 мм) и предотвращает скольжение при сильном ветре

Механические характеристики

Интерфейсы: волноводный фланец WR-75

Движение антенны по углу места: 8° — 90°, точная подстройка

Движение антенны по азимуту: 360°, ±10° точной подстройки

Условия эксплуатации

Допустимая ветровая нагрузка:

  • Рабочий режим до 72 км/ч
  • Максимальный до 200 км/ч

Температура: −50°С до +80° (рабочая)

Допустимый вес BUC + LNB: 2.2 кг максимум
