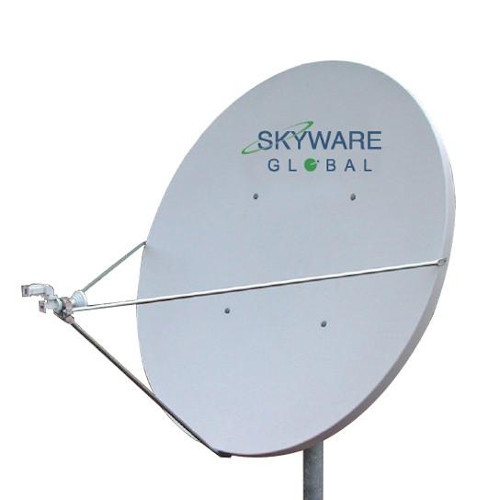

Антенна Skyware Global 1.8M TYPE 183

Основные характеристики

Диаметр антенны: 1.8 м

Рабочая частота (на прием): 10.70 −12.75 ГГц

Рабочая частота (на передачу): 13.75 −14.50 ГГц

Тип поляризации: линейная, ортогональная

Усиление на передачу (±0,2 дБ): 46.8 dBi @ 14.3 ГГц

Усиление на прием (±0,2 дБ): 45.3 dBi @ 12.0 ГГц

Ширина диаграммы направленности (по уровню −3 dB). На передачу: 0.79° @ 14.3ГГц

Ширина диаграммы направленности (по уровню −3 dB). На прием: 0.99° @ 12.0 ГГц

Шумовая температура антенны (угол места 30°): 23 K

КСВ тракт передачи: 1.3:1

КСВ тракт приема: 1.5:1

Изоляция, порт-порт(на оси): 80 dB (передача) / 35 dB (прием)

  • Офсетное исполнение
  • Монолитный рефлектор из стеклопластика
  • Выдерживающее высокие нагрузки азимутально-угломестное основание
  • Защита от коррозии (оцинковка)
  • Система ребер поддержки на тыльной стороне отражателя антенны для большей прочности конструкции антенны и устойчивой к деформации
  • Отражатель антенны сделан из термореактивной пластмассы
  • Сверхпрочное азимутально-угломестное основание и опорный элемент антенны обеспечивает отражателю твердую поддержку
  • Опора дает возможность крепления антенны к любой мачте наружного диаметра 4,50″ (144 мм) и предотвращает скольжение при сильном ветре

Механические характеристики

Интерфейсы: WR75 (прием/ передача)

Материал рефлектора: полиэфирный стеклопластик

Диаметр опорной колонны: 114 мм

Движение антенны по углу места: 10˚ — 90˚ (непрерывное перемещение)

Движение антенны по азимуту: ±10˚ (точная регулировка)/360° (непрерывное перемещение)

Тип основания: Азимутально-угломестное

Условия эксплуатации

Ветровая нагрузка: 72 км/ч (рабочая)/200 км/ч (предельная)

Температура: от −50°С до 80°С(рабочая)
