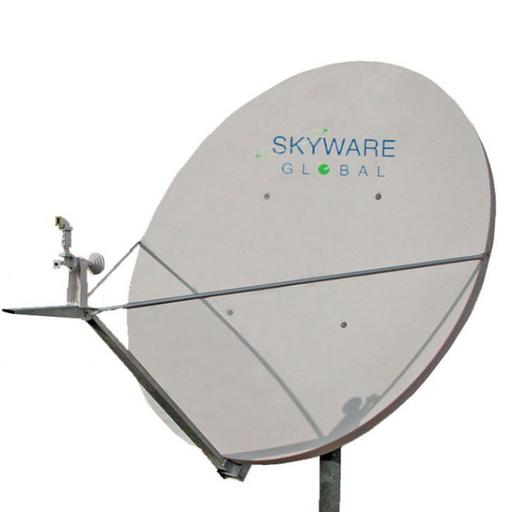

Антенна Skyware Global 2.4M TYPE 243

Приемопередающая офсетная однозеркальная антенна VSAT, диаметр которой равен 2,4 метра.

Производитель оборудования — компания SkyWare Global.

Данное оборудование осуществляет приемопередающую связь TxRx в Ku-диапазоне.

Основные характеристики

Эффективная апертура: 2.4 метра

Рабочая частота (на прием): 10.7 — 12.75 ГГц

Рабочая частота (на передачу): 13.75 — 14.5 ГГц

Тип поляризации: линейная, ортогональная

Коэффициент усиления на передачу: 48.9 dBi на частоте 14.3 ГГц

Коэффициент усиления на прием: 47.4 dBi на частоте 12.0 ГГц

Ширина диаграммы направленности (по уровню −3 дБ) На передачу: 0.59° на частоте 14.3 ГГц

Ширина диаграммы направленности (по уровню −3 дБ) На прием: 0.71° на частоте 12.0 ГГц

Шумовая температура антенны:

  • 10° — 55°К
  • 20° — 46°К
  • 30° — 45°К

КСВ тракт передачи: 1.3:1

КСВ тракт приема: 1.5:1

Механические характеристики

Интерфейсы: волноводный фланец WR-75

Диапазон настройки по углу места: 10° — 90°, точная подстройка

Диапазон настройки по азимуту: 360°, ±12° точной подстройки

Условия эксплуатации

Допустимая ветровая нагрузка:

  • Рабочий режим до 72 км/ч
  • Максимальный до 200 км/ч

Температура: −50°С до +80°

Угол офсета: 22.6°

Допустимый вес BUC + LNB: 11 кг максимум

Масса-габаритные показатели: антенна 257×147×45 см, 170 кг
