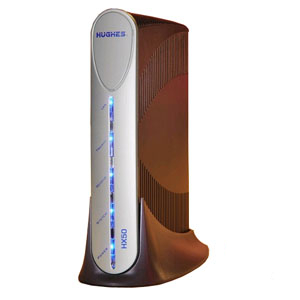

Модем HX50

НХ50 является высокопроизводительным спутниковым маршрутизатором, предназначенным для поддержки широкополосных соединений с такими функциями по управлению качеством обслуживания (QoS), как минимальная/ максимальная CIR при динамическом выделении полосы.

Имея встроенные возможности IP-маршрутизатора (NAT/PAT, DHCP, RIPV1, RIPV2 и DNS сервер), а также ТСР-ускорителя терминал HX50 обеспечивает IP-соединения для самых различных приложений, в том числе магистральных линий для GSM сетей, расширения систем MPLS, виртуальных выделенных линий и прочих услуг, требующих большой полосы пропускания.

Терминалы НХ50 работают с Центром Управления Сетью в топологии «звезда». Прямой канал от Центра Управления Сетью соответствует стандарту DVB-S2 c адаптивными кодированием и модуляцией (АСМ). Обратные каналы системы основаны на технологии FDMA/TDMA по стандарту широкополосной спутниковой связи IPoS.

Физические интерфейсы

Два порта 10 /100 BaseT Ethernet LAN с разъемом RJ45

Один последовательный порт (RS-422 или RS-232)

Характеристики спутниковых каналов

Формат прямого канала: DVB-S или DVB-S2 DVB-S2 поддерживает адаптивные кодирование и модуляцию

Информационная скорость (приём или HX система входящих каналов): до 121 Мбит/с

Информационная скорость (передача или HX система исходящих каналов): до 3,2 Мбит/с

Символьная скорость (приём): от 1-45 Мсим/с (с шагом 1 Мсим/с)

Символьная скорость (передача): 128; 256; 512; 1024; 2048 ксим/с

Кодирование DVB-S (приём): каскадное свёрточное Рида Соломона; Витерби: 7/8, 5/6, 3/4, 2/3 или 1/2

Кодирование DVB-S2 (приём): BCH c LDPC 3/5, 2/3, 3/4, 5/6, 8/9 или 9/10 (8PSK) 1/2, 3/5, 2/3, 4/5, 5/6, 8/9, 9/10 (QPSK)

Кодирование передача: турбокодирование со скоростями 1/2, 2/3 или 4/5 свёрточное со скоростью 1/2

Частотный диапазон: C -, Ku — и Ka — диапазоны

Модуляция (приём): ETSI/IPoS TDMA/FDMA

Модуляция (приём): QPSK или 8PSK

Модуляция (передача): OQPSK

Вероятность ошибки (приём) на бит (BER): не более 10-10

Вероятность ошибки (передача) на бит (BER): не более 10-7

Мощность передатчика:

  • 1 и 2 Вт в Ku — диапазоне
  • 2 Вт в C — диапазоне
  • 1, 2 и 3½ Вт в Ka — диапазоне

Механические и климатеические характеристики

Предназначен для установки в стандартную 19-дюймовую стойку

Вес блока HX50: 2,5 кг

Габаритные размеры (IDU): 48,26 см х 4,45 см х 45,72 см

Диапазон рабочих температур: (IDU) от 0°С до +40°С, (ODU) от −30°С до +55°С

Электропитание: От 90В до 264В переменного тока с частотой 50/60Гц
